Micro Fun Lab I

Die Experimentierplatine bietet praxisnahe Versuche zu vier kodierten Würfeln, einer Ampelkreuzung mit Fußgängerüberweg und zwei Siebensegmentanzeigen Jeder Versuch ist schaltbar.

Themen:

• Kodierter Würfel
• Verkehrskreuzung
• Siebensegmentanzeige

Bildungsziele:
Portausgaben, Zufallszahlen, Arrays, externer Interrupt, Timing, Timer, Logik

Lieferumfang:

• 1x MicroFunLab I
• 1x Anschlusskabel

Versorgungsspannung:

3,3V

8x8 Multiplex Matrix Shield V2

Eine 8x8 Multiplex-Matrix mit 8 Bit Spalten und 8 Bit Zeilen besteht aus 64 LEDs, die in einem Gitter aus 8 Spalten und 8 Zeilen organisiert sind.

Themen:

• Arcade Games wie Pong, Brickbreaker, Snake, ...
• Darstellung von Zeichen mit der Matrix

Bildungsziele:
Portausgaben, Multiplexing, Arrays, bitweise Operatoren, Timing, Timer, Logik

Die Kenntnisse von Bussystemen wie SPI, I²C sind hier nicht notwendig.

Lieferumfang:

• 1x 4x4 Matrix Keyboard
• 1x Anschlusskabel

Versorgungsspannung:

3,3V

4x4 Matrix Keyboard

Ein 4x4-Matrix-Keyboard besteht aus 4 Zeilen (Rows) und 4 Spalten (Columns) – also insgesamt 16 Tasten, die in einer Matrix verschaltet sind. Jede Taste sitzt an einem Kreuzungspunkt von einer Zeile und einer Spalte. Die Matrix-Verschaltung reduziert die Anzahl der benötigten Mikrocontroller-Pins auf nur 8 statt 16.

Themen:

• 4*4-Matrix-Tastatur
• 8 Leitungen werden benötigt (P0-P7)

Bildungsziele:
Portausgaben, Zufallszahlen, Arrays, externer Interrupt, Timing, Timer, Logik

Lieferumfang:

• 1x 4x4 Matrix Keyboard
• 1x Anschlusskabel

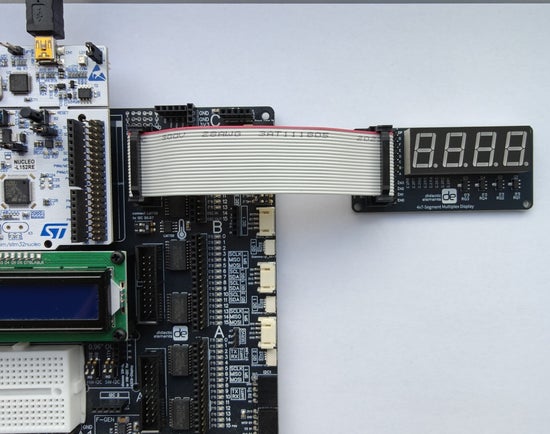

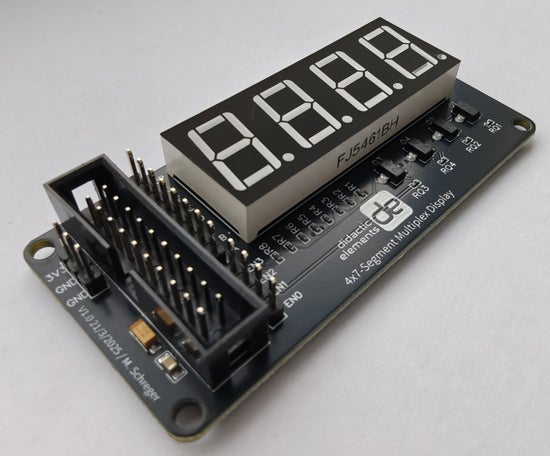

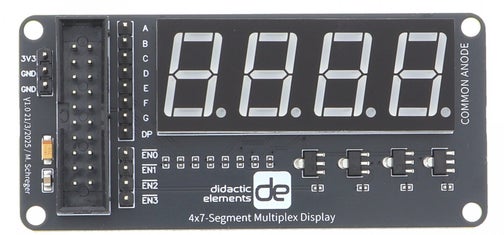

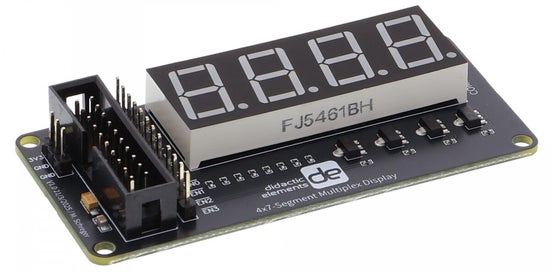

4x7-Segment LED Display

Diese kompakte 4-stellige 7-Segment-Anzeige eignet sich ideal für die Darstellung von Zahlenwerten.  Jede der vier Stellen besteht aus sieben LEDs für die Segmente (a–g) sowie einem zusätzlichen Dezimalpunkt (DP). Die Anzeige ist im Multiplexverfahren ansteuerbar und verfügt über gemeinsame Anoden für jede Ziffer.

• Anzeigetyp: 7-Segment, 4-stellig

• Bauform: Gemeinsame Anode pro Ziffer

• Ansteuerung: Multiplexverfahren

• Segmentleitungen: 8 (Segmente a–g + Dezimalpunkt)

• Ziffernsteuerleitungen: 4 (je eine pro Stelle)

• Gesamtzahl der Steuerleitungen: 12 (8 + 4)

• Versorgung: 3,3 V

• Anzeigefarbe: Rot

Bildungsziele:
Portausgaben, Multiplexing, Arrays, bitweise Operatoren, Timing, Timer, Logik

Lieferumfang:

• 1x 4x7-Segment Multiplex Display
• 1x Anschlusskabel
